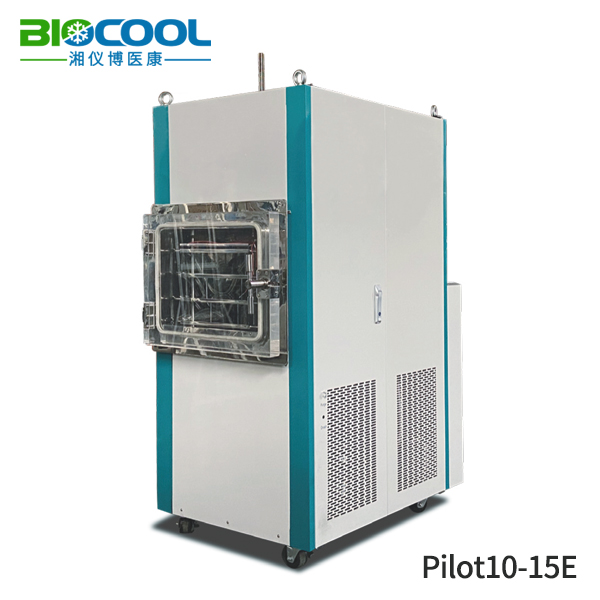

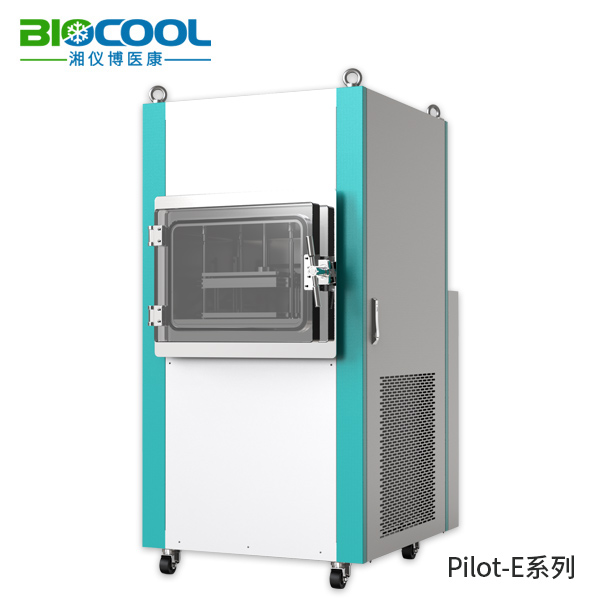

Pilot E M系列 中试型原位冷冻干燥机

简要描述:Pilot E/M系列 层板采用SUS304夹层焊接而成,采用硅油循环制冷与加热,确保层板对物料温度均匀性,冻干仓与冷阱一体,紧凑设计,减少设备占用面积。适用于小批量样品冻干与冻干工艺优化。

  • 产品型号:Pilot2-4M Pilot5-8E Pilot10-15E Pilot20-25E
  • 厂商性质:湘仪博医康
  • 更新时间:2026-11-11
  • 访  问  量:2015

详细介绍

Pilot E/M系列 层板采用SUS304夹层焊接而成,采用硅油循环制冷与加热,确保层板对物料温度均匀性,冻干仓与冷阱一体,紧凑设计,减少设备占用面积。适用于小批量样品冻干与冻干工艺优化。



主要特点

◆整机结构:箱阱一体,硅油加热,原位冻干。

冻干仓与冷阱一体式结构,产品紧凑,节省空间。

夹层焊接层板,内部硅油循环制冷与导热,层板温差≤±1℃。

表面光洁度≤0.4μm,层板平整确保与样品和托盘能紧密结合进行热交换。

层板预冻,原位冻干,简化操作,防止交叉污染。

选用进口原材料无色透明有机玻璃门,冻干过程高清可见,持久安全,耐候测试通过15000小时。

支持定制层板间距70-100mm。



◆控制系统:人机交互界面,智能化控制。

7英寸工业级触摸屏,人机交互界面,PLC编程控制。

便捷式工艺编程,从预冻到除霜全流程自动控制,可库存超2000条客户冻干工艺配方。

手动与自动模式可切换,手动模式用于摸索工艺参数(人为干预性强)自动模式用于工艺成熟阶段,一键操作,简单便捷。

支持样品温度 、层板温度、冷阱温度、真空度实时监视,冻干数据动态采集,冻干曲线实时显示,数据自动保存。

随时查询历史数据与曲线,支持USB一键导出。

可选配三级权限管理,支持兼容SCADA。

可选配远程监控、手机监控。



◆真空系统

全系采用国际品牌真空泵,抽速大,噪音小,质量稳定可靠。

标配真空调节功能。

可选配油雾过滤器和防反油装置。



◆制冷加热系统

全系采用国际品牌压缩机,制冷迅速,质量稳定,噪音低。

PID智控算法,层板温度精准调控,保障实验高度重复性。

层板硅油加热制冷,响应迅捷,实现全域温度均匀稳定。

冷阱搭载压缩机高压热氟自动化霜,实现快速化霜。



技术参数

产品型号

Pilot2-4M

Pilot5-8E

Pilot10-15E

Pilot20-25E

订货号

普通型

0801000050

普通型

0801000034

电动压塞型0801000054

普通型

0801000051

电动压塞型0801000027

普通型

0801000085

冻干面积

0.2㎡

0.5㎡

1㎡

2㎡

冷阱温度(空载)

≤-85℃

≤-85℃

≤-85℃

≤-85℃

真空度(空载)

≤1Pa

≤1Pa

≤1Pa

≤1Pa

捕水能力

4L

8L

15L

25L

冻干效率

3L/24H

5L/24H

10L/24H

15L/24H

Φ22西林瓶装量 (5ml)

≥400支

≥1000支

≥2100支

≥4370支

Φ16西林瓶装量 (3ml)

≥800支

≥2000支

≥4100支

≥8060支

压缩机功率

1HP+3/4HP

1.5HP×2

3HP×2

3HP×2

真空泵抽速

4L/S

6L/S

6L/S

9L/S

除霜方式

热氟

热氟

热氟

热氟/喷淋浸泡

板层尺寸(mm)层数

265×380(2+1)

350×500(3+1)

350×570(5+1)

455×880(5+1)

板层温度(空载)

≤-55℃

≤-55℃

≤-55℃

≤-55℃

板层间距

110mm

80mm

80mm

50mm

板层制冷方式

硅油循环

硅油循环

硅油循环

硅油循环

板层材质

SUS304

SUS304

SUS304

SUS304

箱阱材质

SUS304

SUS304

SUS304

SUS304

样品温度探头数量

2支

2支

2支

2支

压塞方式

手动压塞

可选配电动压塞

可选配电动压塞

无压塞

箱阱结构

箱阱一体式

箱阱一体式

箱阱一体式

箱阱一体式

总功率

3KW

6KW

8KW

12KW

电源

AC 220V 50HZ

AC 220V 50HZ

AC 220V 50HZ

AC 220V 50HZ

主机尺寸(mm)

W660×D900×H1540

W750×D1160×H1900

W750×D1250×H2030

W845×D1681×H1810

整机重量

330kg

500kg

625kg

1100kg



选配

★全自动复压系统         ★干燥过滤器       ★水冷制冷系统               ★兼容SCADA系统

★远程监控系统        ★共晶点测试仪   ★U盘数据记录系统       ★PC数据库存储系统          ★有机溶剂捕集器         ★自动回填系统     ★脉冲回填系统               ★自动排水系统

★真空泵防返油装置    ★T型多歧管冻干仓       ★热电偶温度探头   ★预留可充氮接口           ★单级/双级过滤复压系统(0.22微米除菌过滤)
