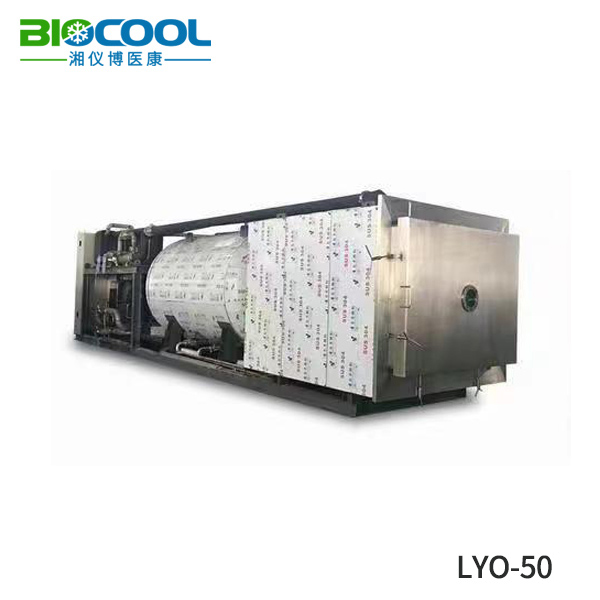

LYO真空冷冻干燥机
LYO系列冻干机适用于各种生物制品、检测制剂、发酵提取液、添加剂、益生菌、化妆品等产品冻干，冻干箱体和隔板采用不锈钢材质，内部镜面抛光，设备隔板受热均匀，采用箱体冷阱一体式设计，设有观察窗并配有照明装置，便于观察物料情况，制冷系统选用品牌配置，采用超低温制冷技术，降温速率快，选用高品质真空泵组，管道阀门选用气动阀门控制，采用PLC控制系统，可远程操作监控。
一、生产型冻干机设计优势
1. 冻干机各系统设计
硅油加热隔板：采用低粘度硅油循环技术，温度均匀性达±1℃，避免局部过热或结霜，提升冻干效率。
环保制冷系统：配备进口压缩机与R404A/R507制冷剂，减少臭氧层破坏，能耗较传统设备降低15%-30%。
冷阱一体化设计：减少热量损失，结合除霜技术缩短化霜时间，提升能效。
冻干箱、冷阱、冷阱密封设计：严格执行CGMP及FDA标准，无渗漏、无油分子污染、密封性可达十年以上。
快速冻干设计：采用高效传热传质设计技术，热量分布均匀。预冻、干燥过程热量转换效率高，冻干速度快。
深低温设计技术：采用深低温设计技术，高配生产型冻干机板层温度最低可达-80℃，冷阱温度最低可达-120℃。
高真空设计技术：采用航天航空超高真空技术，高配生产型冻干机极限真空度可达0.1Pa。
清洁灭菌设计技术：采用高穿透力灭菌技术及清洁技术，全过程3D仿真模拟并验证，确保清洁灭菌彻底并节省清洁灭菌成本。
全自动流水线设计技术：按照用户的需求及全自动、无菌传递技术设计，可设计半自动及全自动冻干流水线。
2. 智能化与自动化控制
PLC集成控制：支持工艺参数编程、冻干曲线自动调节及故障诊断，降低人工干预风险。
触摸屏交互：实时显示温度、真空度等数据，支持2000组工艺配方存储与远程监控（最远1.5公里）。
3. DSC模块化结构
支持冻干面积从5㎡到400㎡灵活扩展，适应不同生产规模需求，降低初期投资成本。
二、生产型冻干机制造优势
1. 高精度制造工艺
材料与耐用性：箱体采用304/316不锈钢，耐腐蚀且使用寿命超10年；隔板采用TIG焊接工艺，确保无泄漏（质保3年）。
真空系统：真空管道采用氦质谱检测仪检测，确保高真空密封性（0.15MPa至0.5Pa全范围耐受）。
2. 安全与合规性
符合GMP、FDA 21 CFR PART 11标准，配备SIP/CIP系统（蒸汽灭菌与在位清洗），支持无菌生产。
真空防护套与有机溶剂捕集器选配，避免污染与安全隐患。
三、生产型组装与运维优势
1. 快速部署与灵活扩展
中小型设备支持集装箱运输，安装时间仅需2-3天；中大型设备采用模块化设计，现场组装周期缩短至一周。
支持自动化进出料系统，实现连续化生产，日处理量达数吨。
2. 低维护成本
采用进口水环泵与耐高温阀门（350℃耐受），降低故障率；CIP/SIP系统减少人工清洁需求。
四、生产型冻干机应用优势
1. 多行业覆盖
大健康工业：保留果蔬、肉类95%以上营养成分，延长保质期（如冻干草莓可常温保存数年）。
生物医药：保护疫苗、抗体活性，复溶时间缩短至30秒以内，符合国际药典标准。
化工与新材料：干燥热敏性高分子材料，避免氧化分解，提升产品性能。
2. 环保与可持续性
水蒸气回收系统减少水资源浪费；封闭式设计降低粉尘污染，符合绿色生产趋势。
3. 经济效益
单批次处理量最高达8吨，能耗降低15%-30%，长期运行成本显著优于传统设备。
可扩展功能：
★共晶点测试仪 ★过程数据记录系统 ★干式真空泵 ★级联压缩机组 ★扩展真空泵组 ★真空防护套（防止液压油油雾污染）
★有机溶剂捕集器
安全
★各个设施独立过流保护 ★各个设施独立超载保护 ★条件满足允许各个设施运行 ★加热超温防护 ★产品冻干过程真空防护 ★真空泵防护 ★系统逻辑互锁 ★符合GMP规范
LYO系列真空冷冻干燥机技术参数
产品型号 | LYO-2 | LYO-3 | LYO-5 | LYO-7 | LYO-10 | LYO-15 | LYO-20 | LYO-25 | LYO-30 | LYO-40 | LYO-50 | LYO-60 |
最大冻干面积 | 2.16㎡ | 3.24㎡ | 4.86㎡ | 7.56㎡ | 9.72㎡ | 16.1㎡ | 20.1㎡ | 25㎡ | 31.5㎡ | 42㎡ | 51㎡ | 61㎡ |
捕水量(L) | 40L | 60L | 100L | 150L | 200L | 320L | 400L | 500L | 600L | 800L | 1000L | 1200L |
冻干效率 | 20L | 30L | 50L | 75L | 100L | 160L | 200L | 250L | 300L | 400L | 500L | 600L |
板层均一度℃) | ±1.0℃ | |||||||||||
冷阱温度(空载) | ≤75℃ | |||||||||||
真空度(空载) | ≤1Pa | |||||||||||
板层温度(空载) | -55-80℃ | |||||||||||
板层尺寸(mm) | 600*900 | 600*900 | 900*900 | 900*1200 | 900*1200 | 1200*1400 | 1200*1490 | 1200*1490 | 1490*1490 | 1490*1990 | 1490*1990 | 1600*2500 |
板层数量 | 4+1 | 6+1 | 6+1 | 7+1 | 9+1 | 9+1 | 11+1 | 14+1 | 14+1 | 14+1 | 17+1 | 15+1 |
样品温度探头数量 | 4支 | 4支 | 4支 | 4支 | 4支 | 4支 | 6支 | 6支 | 6支 | 6支 | 6支 | 6支 |
真空泵效率 | 16L/S | 16L/S | 25L/S | 16L/S加罗茨 | 25L/S加罗茨 | 16L/S两组加罗茨 | 25L/S两组加罗茨 | 25L/S两组加罗茨 | 35L/S两组加罗茨 | 35L/S两组加罗茨 | 螺杆泵加罗茨 | 螺杆泵加罗茨 |
压塞 | 选配液压 | |||||||||||
箱阱结构 | 箱阱分离 | |||||||||||
箱阱连接方式 | 直通/蝶阀/蘑菇阀 | |||||||||||
除霜方式 | 喷淋+浸泡 | |||||||||||
板层材质 | SUS304/SUS316L | |||||||||||
板层制冷方式 | 硅油循环 | |||||||||||
PC /手机监控 | √标配 | |||||||||||
功率（KW） | 12KW | 21KW | 24KW | 44KW | 58KW | 75KW | 104KW | 125KW | 135KW | 175KW | 210KW | 260KW |
电源 | AC380V 50Hz 3Ph | |||||||||||
重量（Kg） | 2500 | 3200 | 4500 | 6000 | 8500 | 11000 | 21000 | 23000 | 25000 | 27000 | 305000 | 435000 |
产品型号 | LYO-2 | LYO-3 | LYO-5 | LYO-7 | LYO-10 | LYO-15 |
尺寸L*W*H(mm) | 4380*1200*1500 | 4380*1730*2370 | 5400*1910* 2080 | 5400*1910* 2360 | 5580*1910* 2590 | 5680*2250* 2700 |
产品型号 | LYO-20 | LYO-25 | LYO-30 | LYO-40 | LYO-50 | LYO-60 |
尺寸L*W*H(mm) | 7180*2310*2990 | 7480*2720*3130 | 7880*2720*3220 | 10080*2850*3350 | 10580*2900*3550 | 11200*3000*5295 |
