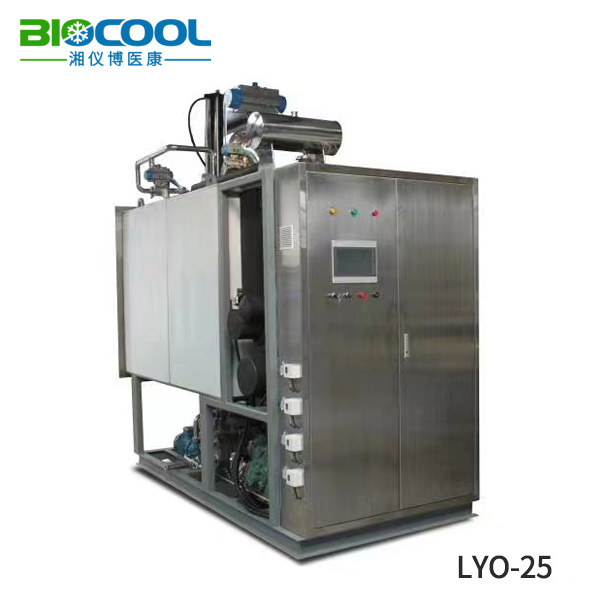

LYO-25冻干机

简要描述:LYO系列冻干机适用于各种生物制品、检测制剂、发酵提取液、添加剂、益生菌、化妆品等产品冻干,冻干箱体和隔板采用不锈钢材质,内部镜面抛光,设备隔板受热均匀,采用箱体冷阱一体式设计,设有观察窗并配有照明装置,便于观察物料情况,制冷系统选用品牌配置,采用超低温制冷技术,降温速率快,选用高品质真空泵组,管道阀门选用气动阀门控制,采用PLC控制系统,可远程操作监控。

  • 产品型号:LYO-25
  • 厂商性质:湘仪博医康
  • 更新时间:2024-03-06
  • 访  问  量:155

详细介绍

LYO-25冻干机

主要功能

  • 板层预冻功能。

  • 可充氮气或者惰性气体进行干燥后的保存。

  • 冻干自动控制系统:可程序化编程,从冻干到除霜均程序化控制。

  • 板层:采用先进的焊接工艺,板层无泄漏(质保三年)。

  • 冻干终点测试系统:可在解析干燥阶段结束后自动进行冻干终点测试,确保物质含水率到达标准要求。

  • 真空调节系统:升华及解析干燥过程进行真空度调节,避免特殊物质起泡、吹瓶及加快冻干效率的问题。

  • 脉冲回填系统:可慢速、中速、快速三种回填模式选择,避免了对于冻干结束后颗粒状及絮状物质充气产生有效物质被吹跑流失的问题。

  • 采用大尺寸工业触摸屏,人机 互动性好,简单易懂,不需说明书也可进行简易操作。

  • 监视系统:实时监视系统温度,真空度,采集频率50ms/次。

  • 冻干工艺配方存储功能:可存储2000组固定或者用户自定义冻干工艺配方。

  • PC远程监控系统:可远程监控设备运行状况,最远监控距离1.5KM。

  • 校准功能:可进行温度及真空度校准,确保长期使用测量值的精确性。

  • 冻干曲线查询功能(可查询温度及真空度曲线,方便工艺优化及冻干效果验证)



产品特点

箱体

箱体设计按照GB150-2011/PED?ASME标准执行,符合FDA及GMP标准要求。箱体内部采用大圆角设计,表面采用镜面抛光,箱体底部采用倾角设计,更符合CIP及SIP排水要求。箱体可承受:0.15Mpa至0.5Pa全范围正负压力。

板层

板层采用先进的焊接工艺制造。

1.内部施焊。

2.TIG焊。

3.轨道焊接技术

冷阱

冷阱采用镜面抛光技术,表面光亮平整。水汽通道优化设计,使分子涌动阻力更小,捕水效率更高。

制冷系统

采用制冷压缩机制冷系统安全稳定。

真空系统

真空管道采用自动轨道焊接,保证焊接牢固美观。真空测漏采用氦质谱检测仪进行检测,保证真空系统达到高真空要求。

CIP系统

在位清洗系统阀门及气动执行机构均采用进口原件,保证动作稳定、安全可靠。在位清洗系统管道采用自动轨道焊接,保证焊接牢固美观。CIP系统管道真空测漏采用氦质谱检测仪进行检测,保证真空系统达到高真空要求。清洗后残留水分清除采用德国进口水环泵,抽速大,清除干净。

SIP系统

采用脉动式预抽真空蒸汽灭菌方式,配备Fo值显示和记录,具备完整的安全连锁和互锁功能,箱体自带冷却功能。三重超压防护,确保安全。箱体高压压力容器设计,制造过程中所有部件均由工业X光机检测探伤,确保整体牢固、耐高压。在位消毒系统阀门均采用耐温可达350℃以上的进口原件。气动执行机构均采用进口原件,保证动作稳定、安全可靠。在位消毒系统管道采用自动轨道焊接,保证焊接牢固美观。SIP系统管道真空测漏采用氦质谱检测仪进行检测,保证真空系统达到高真空要求。消毒后残留水分清除采用德国进口水环泵,抽速大,清除干净。最高消毒温度可达150℃。

过程控制系统

满足FDA 21 CFR PART 11电子记录、电子签名不可修改要求。精确控制,可重复、可还原。

板式换热器

采用板式换热器换热效率高。



选型指南

SIP型适合制药领域使用。CIP型适合生物工程领域使用。普通型适合工业、食品等领域使用



选配:

★共晶点测试仪       ★过程数据记录系统       ★干式真空泵        ★级联压缩机组       ★扩展真空泵组        ★真空防护套(防止液压油油雾污染)    ★有机溶剂捕集器



LYO系列真空冷冻干燥机技术参数

型号

板层面积( )

板层数量

板层尺寸(mm)

板层均一度(℃)

捕水量

(L)

装瓶量

(∮22)

板层温度(℃)

冷阱温度(℃)

功率

(KW)

LYO-2

2.16

4+1

600*900

 ±1.0℃

40L

4200

 -55-80

 <-75

12kW

LYO-3

3.24

6+1

600*900

60L

6300

21kW

LYO-5

4.86

6+1

900*900

100L

9450

24kW

LYO-7

7.56

7+1

900*1200

150L

15750

44kW

LYO-10

9.72

9+1

900*1200

200L

19950

58kW

LYO-15

16.1

9+1

1200*1400

320L

33600

75kW

LYO-20

20.1

11+1

1200*1490

400L

42900

104kW

LYO-25

25

14+1

1200*1490

500L

52500

125kW

LYO-30

31.5

14+1

1490*1490

600L

60900

135kW

LYO-40

42

14+1

1490*1990

800L

84000

175kW

LYO-50

51

17+1

1490*1990

1000L

105000

210kW

LYO-60

61.0

15+1

1600*2500

1200L

120000

260kW



服务:

★质保1年

★操作安装培训1次(地点:湘仪博医康)      ★冻干工艺培训1次(地点:湘仪博医康)

★样品冻干工艺优化1次(寄送样品)             ★产品终生维护(收取相应费用)

★产品升级服务(收取相应费用)                  ★运输(不含卸货、拆箱、搬运指定安放地)



安全

★各个设施独立过流保护      ★各个设施独立超载保护      ★条件满足允许各个设施运行      ★加热超温防护       ★产品冻干过程真空防护      ★真空泵防护          ★系统逻辑互锁        ★符合GMP规范



型号举例:

LYO-25:LYO代表为生产型真空冷冻干燥机,25代表冻干面积。
